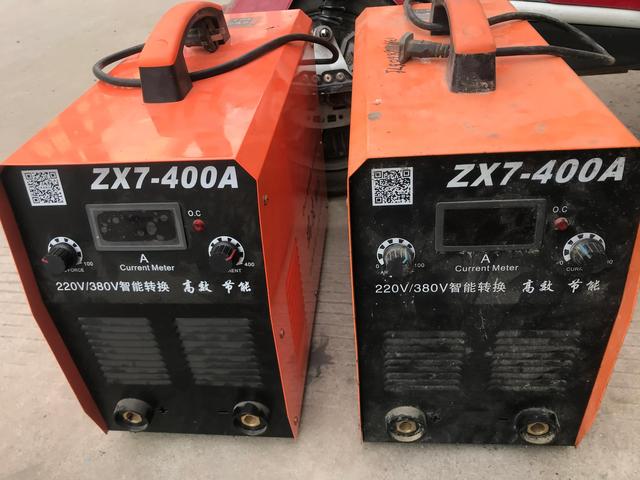

再见神机，心情无比激动，此款神机几经改进（从铁板到水泥等各种配重）任然在市场上还有一席之地，真的不得不佩服某些制造企业的无底线神操作，再次也要提醒各位：购买此款外观的焊机须谨慎，不要贪图便宜吃大亏[捂脸]；对于无比敬业的我不管什么神机，我都要摆弄一番

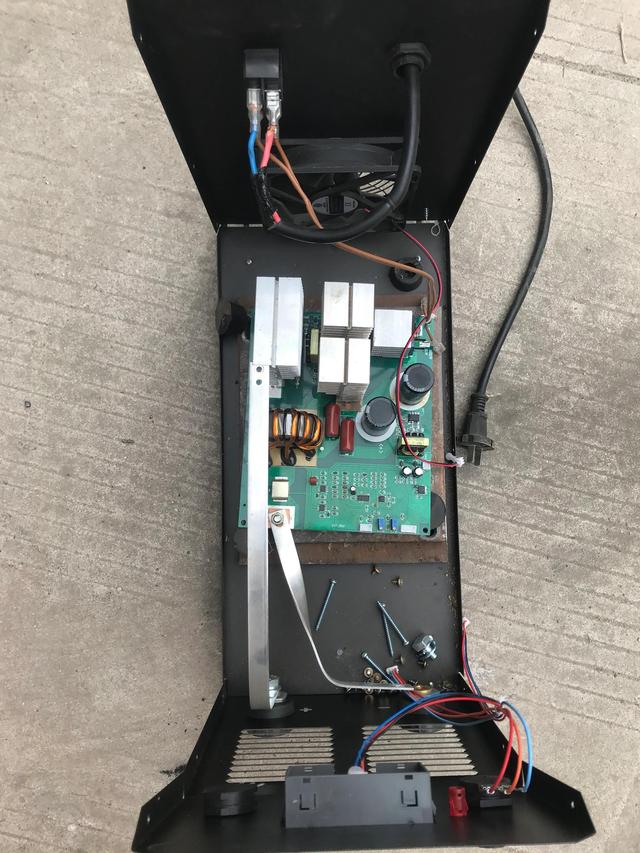

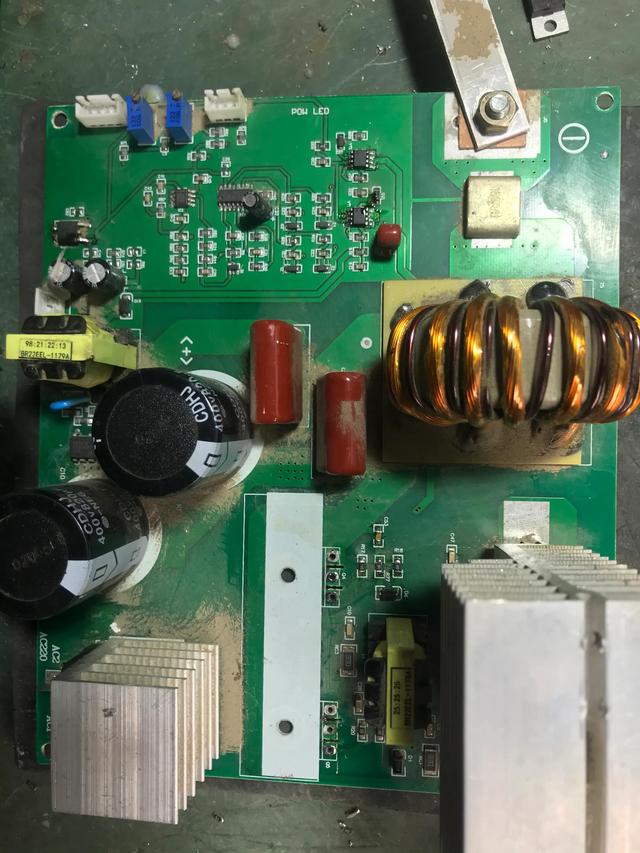

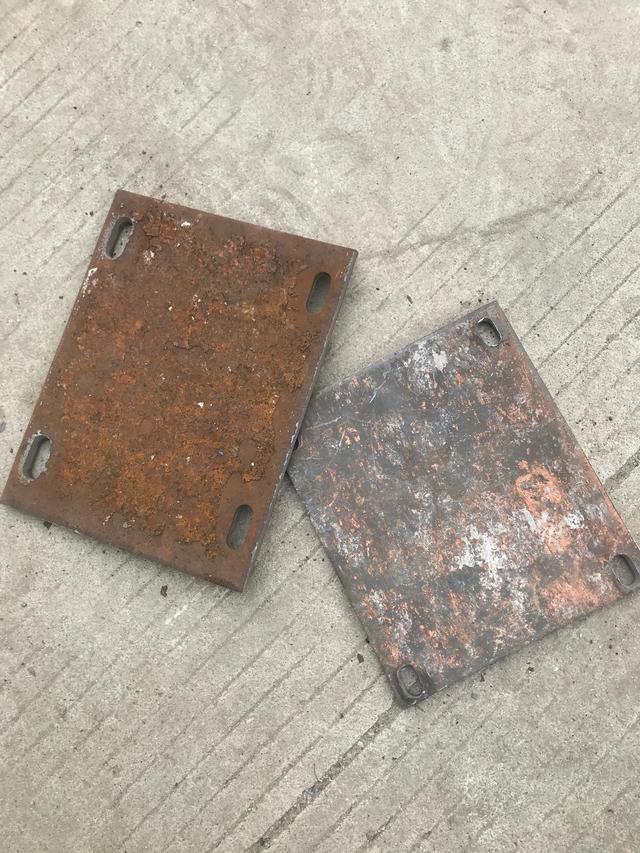

铁板扔掉，单板取出来，经测量两只IGBT已损坏，驱动部分的电阻和二级管已损坏

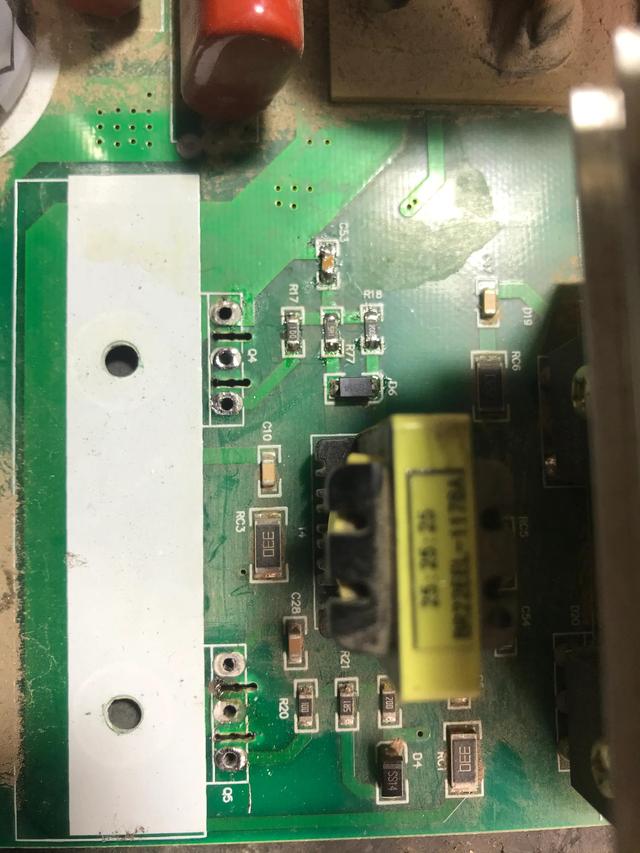

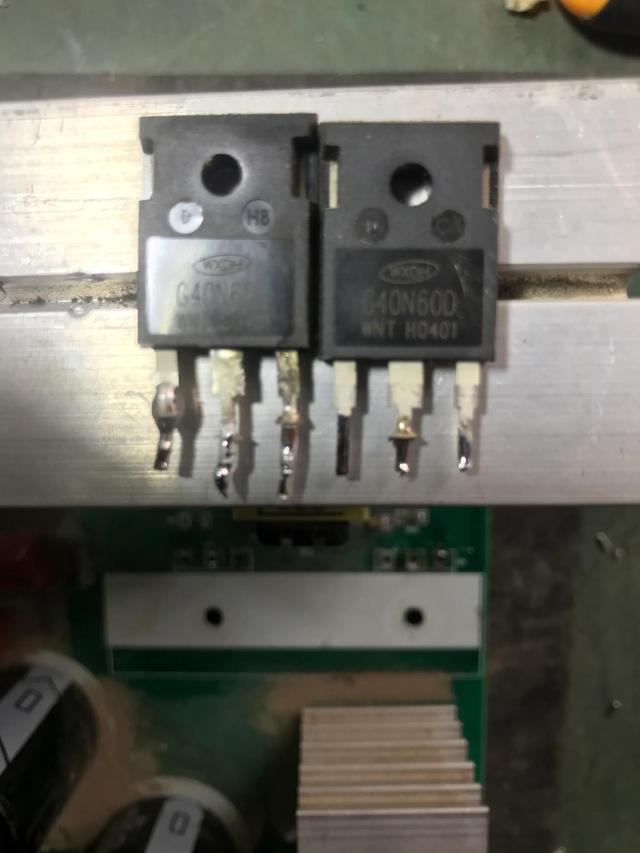

2只IGBT型号G40N60，半桥电路；上图为已更换好驱动部分电阻及二级管的图片，没有把握的朋友请全部换之即可（驱动很重要，稍有疏忽就会再次炸管），驱动修好以后不要急于上管，前级电路还需自行检查，特别是这种神机，通常伴随着很多毛病.

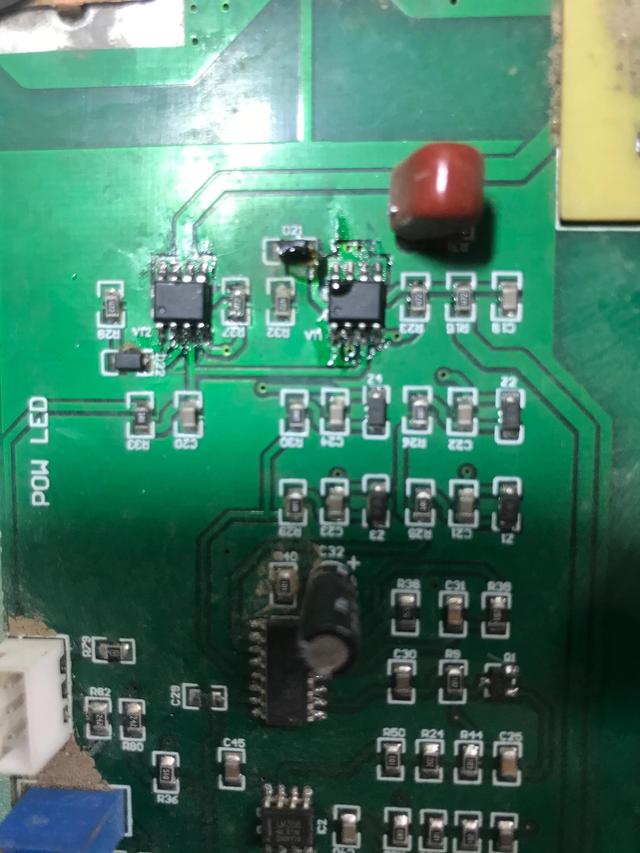

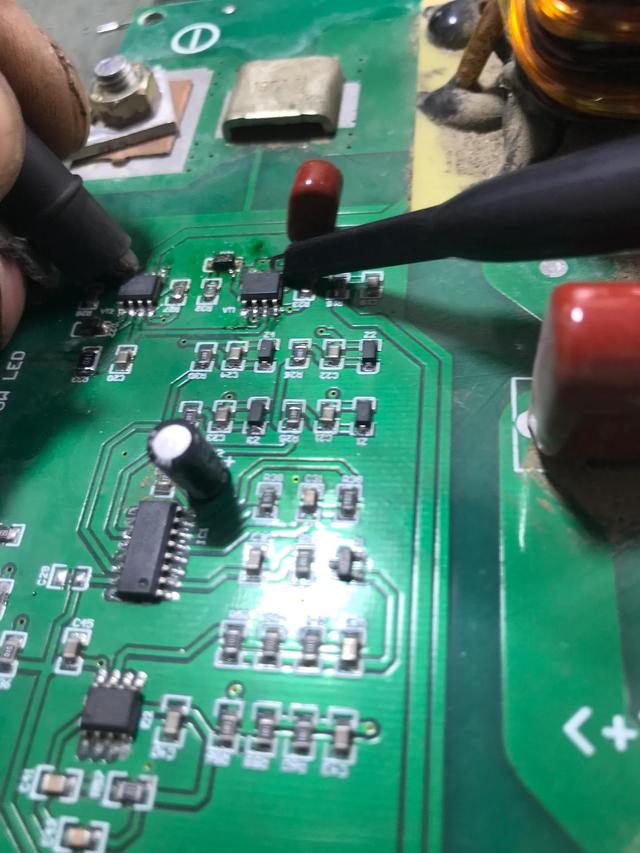

测量这两个N+P场效应管集成电路发现有异常，即刻拆之

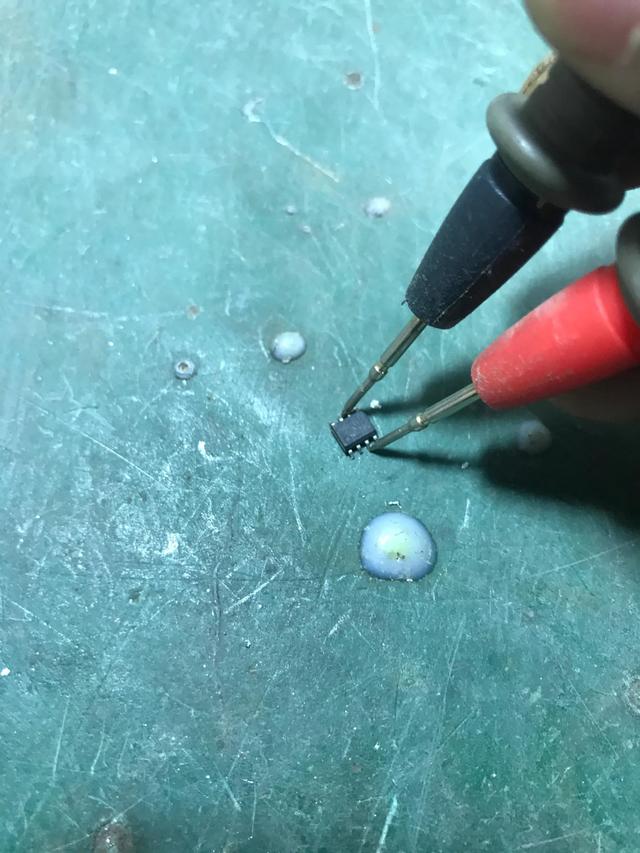

场效应管丝印型号为4612，测量3脚与6脚已击穿，找来两个同型号更换

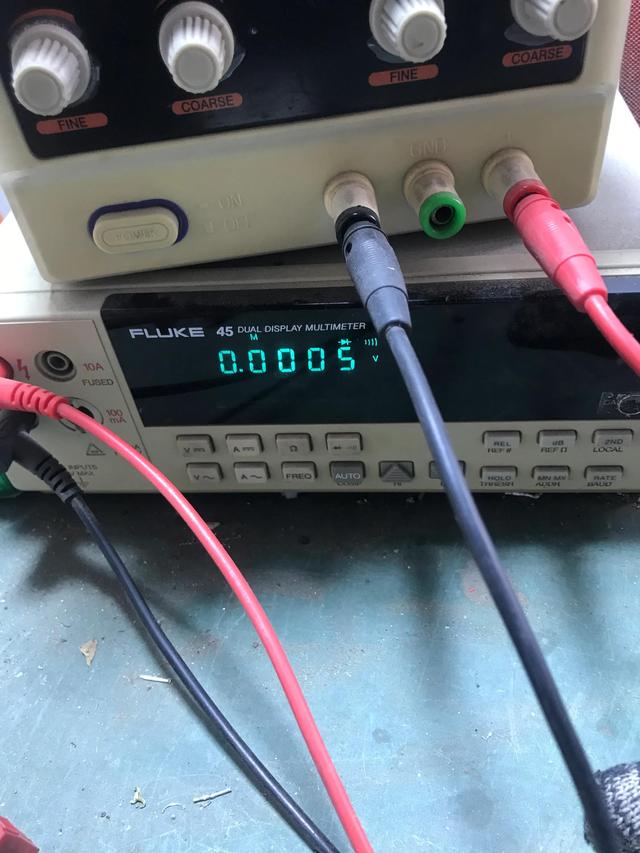

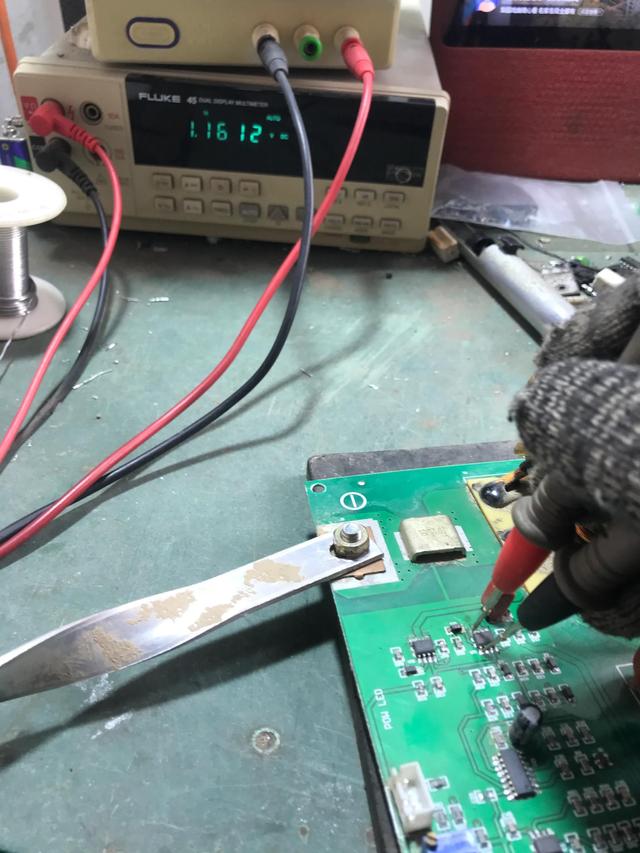

加电测量场效应管1脚和8脚电压为DC1.1V（不正常）；正常电压为8.5V

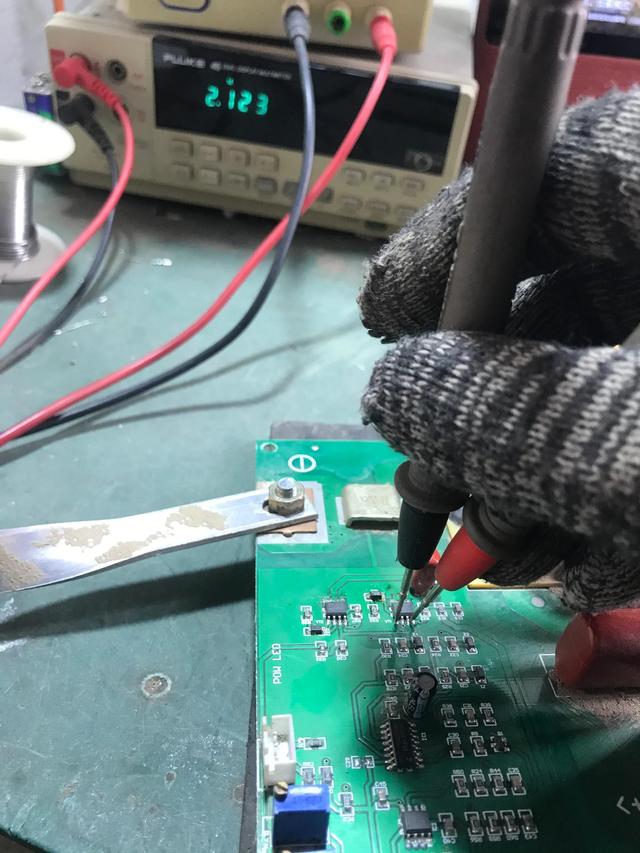

测量1脚与3脚电压2.1V，不正常；1、3脚为+15V供电脚，是由开关电源直接输出一个+15V给两只场效应管，顺3脚线路排查此处串联了一只1欧姆的保护电阻

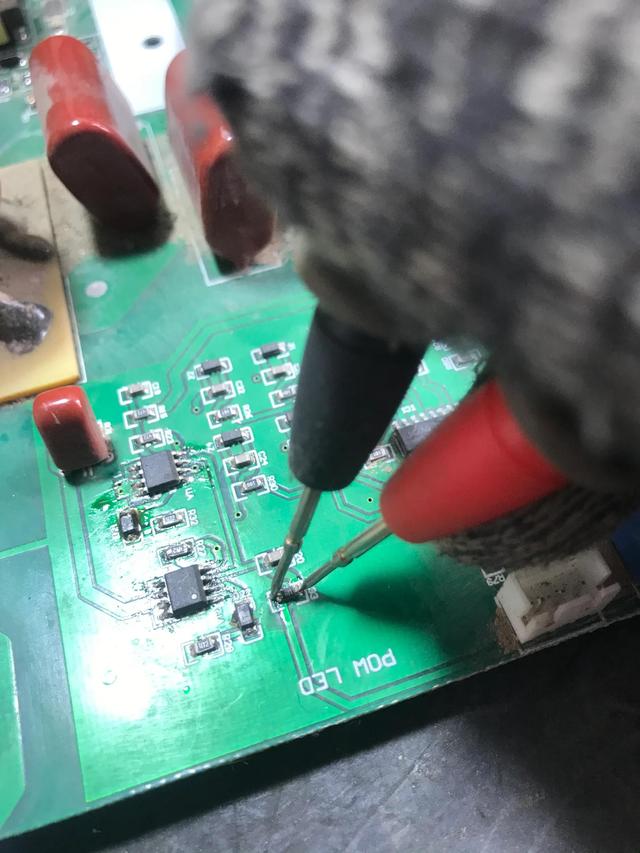

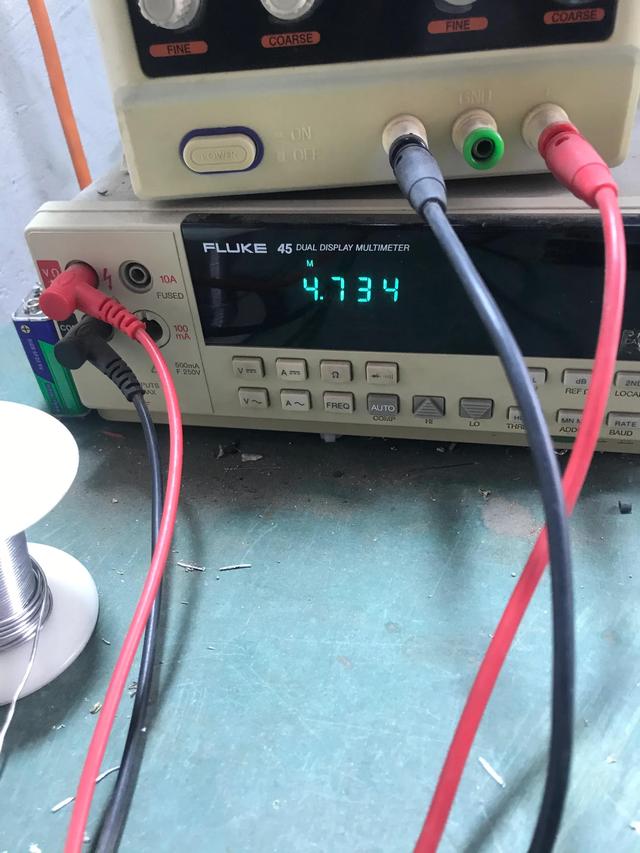

在路测量这只1欧姆电阻为4.7K
拆下电阻后测量电阻已开路，更换1欧姆电阻再次上电测量：

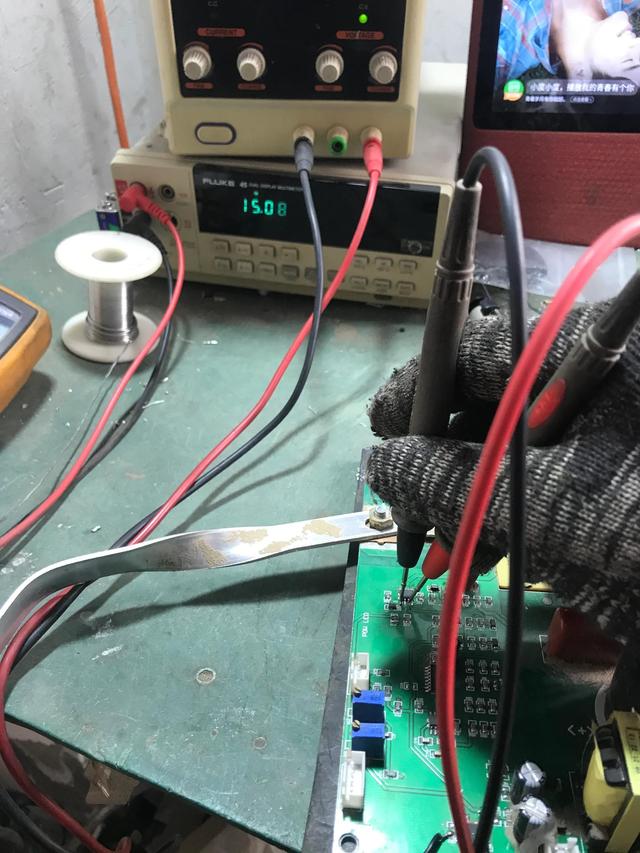

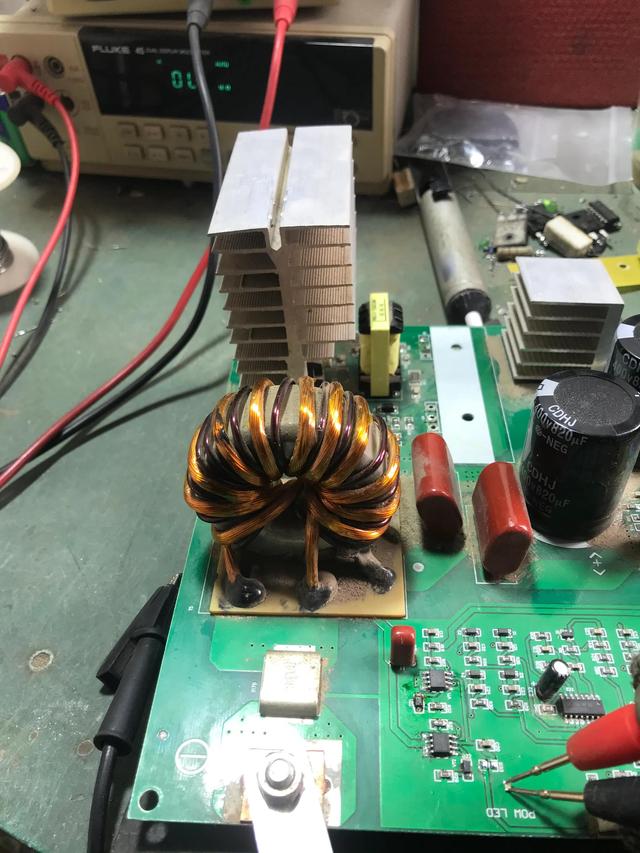

再次测量1、3脚15V供电正常

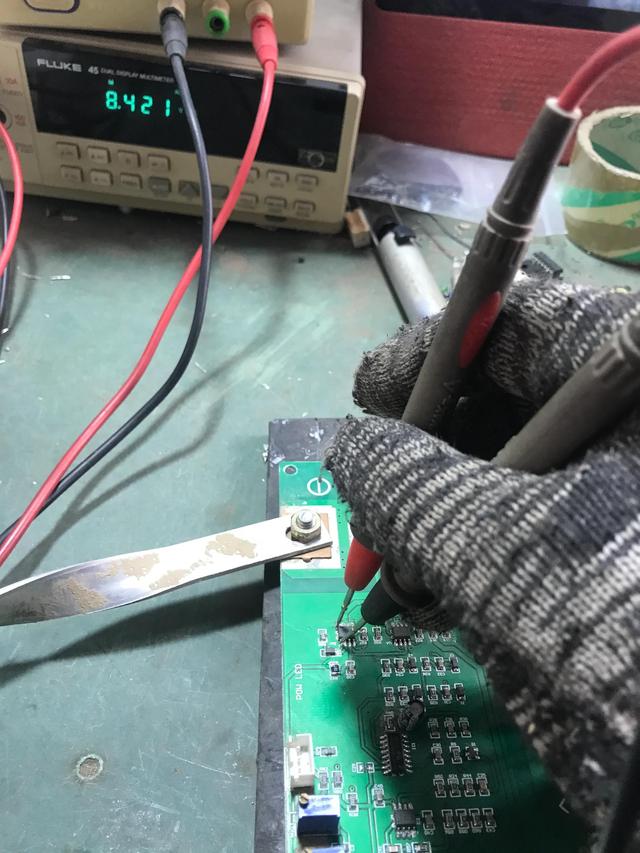

1、8脚8.4V正常

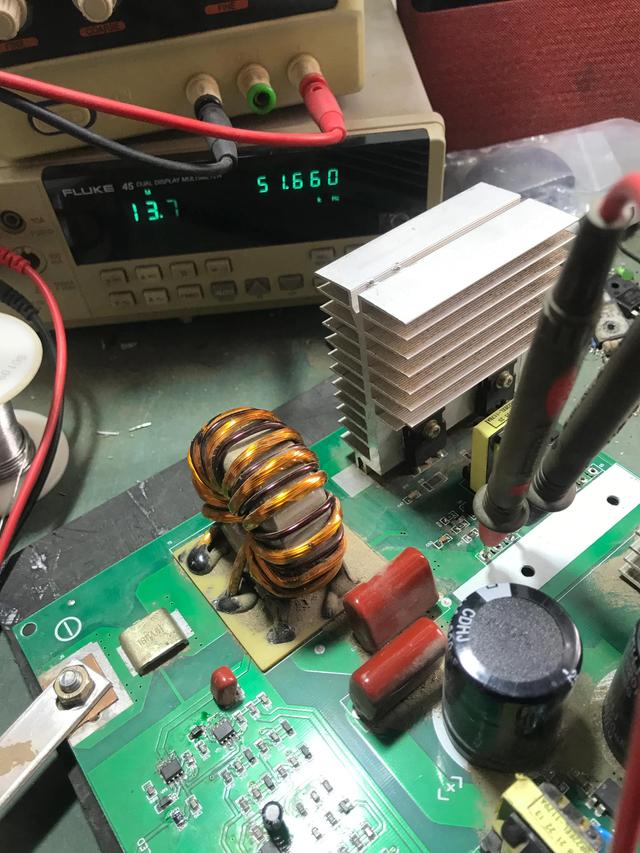

万用表交流档测量IGBT（不装管）G、E两端AC13.7V；频率：51.66KHZ，驱动输出基本正常，为保万无一失，示波器测试：

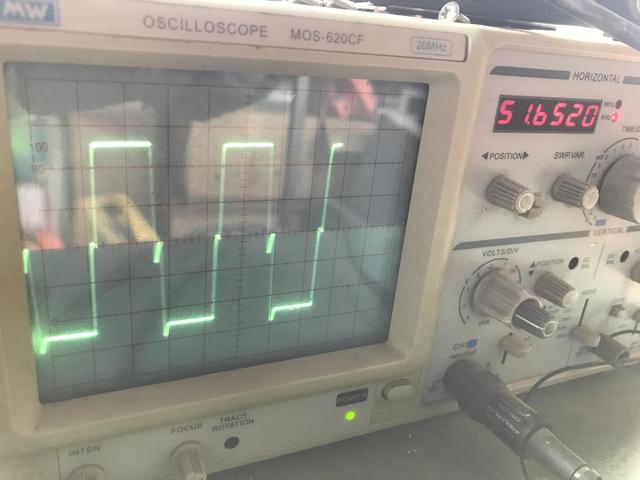

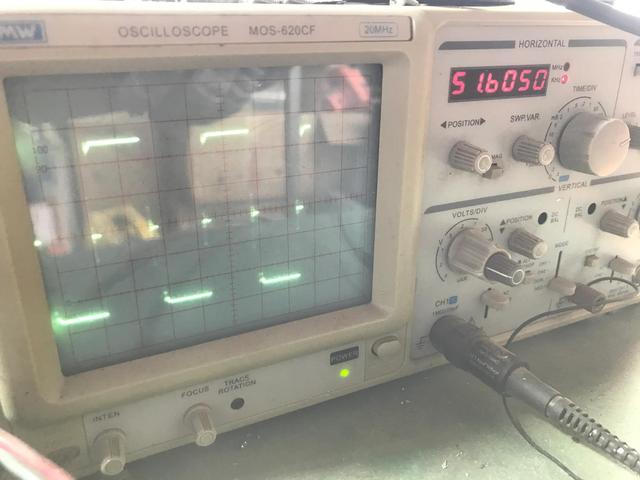

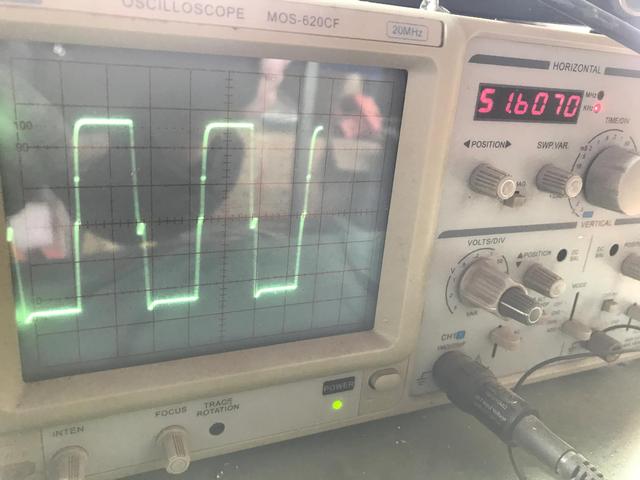

场效应管输出波形如图：频率51.66KHZ与万用表测量结果一致，波形无异常

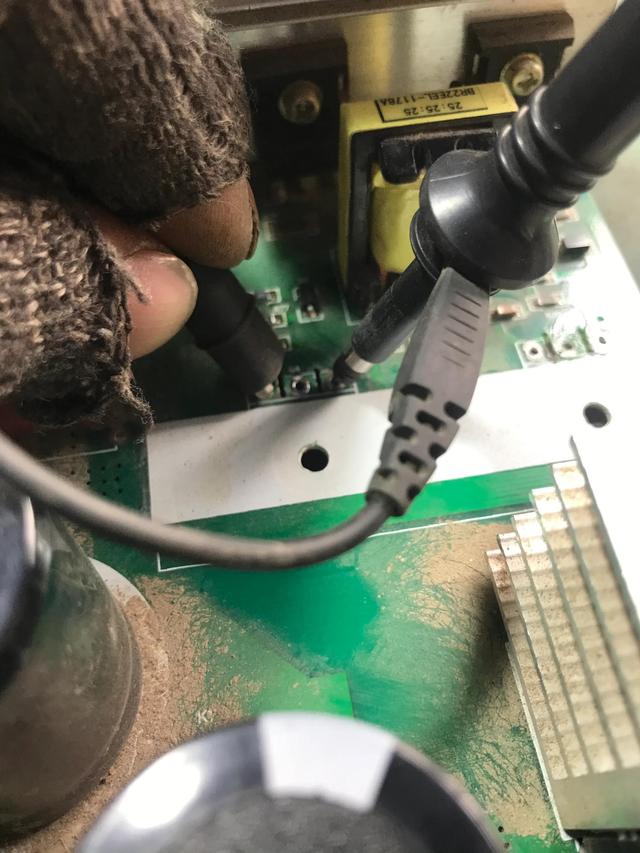

上图为IGBT（不装管）波形图

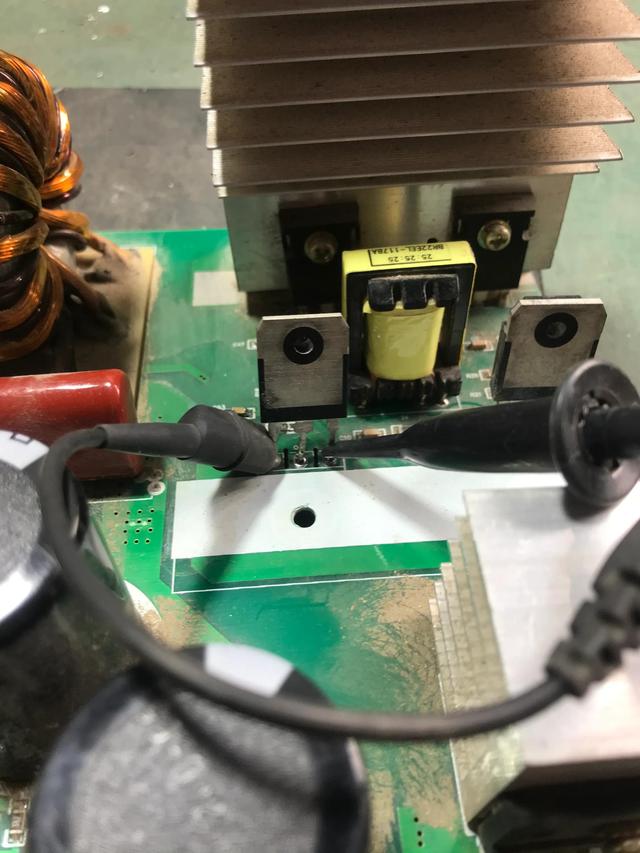

带管测量IGBT G、E波形如图无异常就可以直接装机开机试焊了，开机空载65V左右，电流大小可调，实际输出电流120A左右；为了方便维修爱好者，在维修过程中特意测量了一下手工焊机正常工作情况下3525芯片各管脚电压以做参考，欢迎大家转发?评论
