项目开始前，如何快速统一团队采用的设计标准和制图标准？
一个设计项目在启动前，要确定一些关键性的项目信息和执行标准，施工图项目需要做2个工作：项目交底和制图标准的确定。
接下来，咱们了解下：项目启动前，需要确定图纸标准的哪些内容？

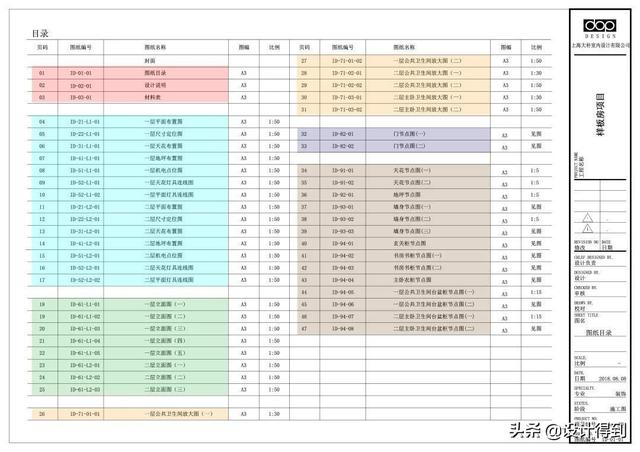

1、确定图纸体系
根据项目的具体情况，以及业主的要求来进行确定。

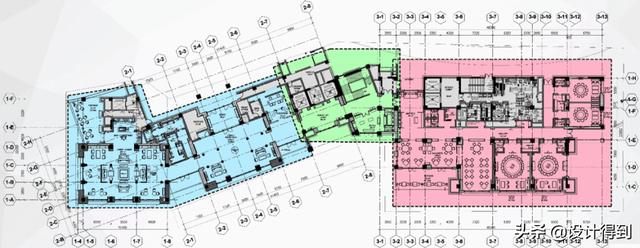

需要确定平面系统图的张数、内容以及是否需要区域放大，应该如何放大等问题。

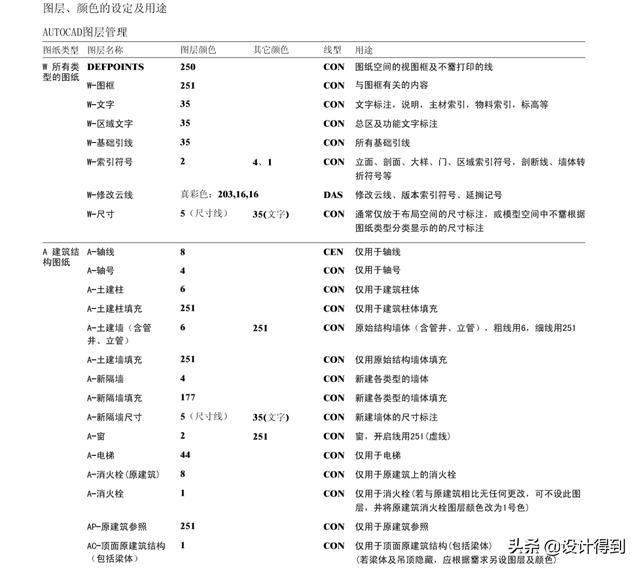

2、确定图层线型及打印样式
是直接采用自己的体系，还是延续使用方案设计公司的图层以及线型体系制图。
3、确定是否使用外部参照和图纸集
根据项目大小和所在团队的工作习惯来确定。
有一点需要注意：一定要在项目启动前进行确定，当项目启动后再做调整，会造成大量的时间浪费。

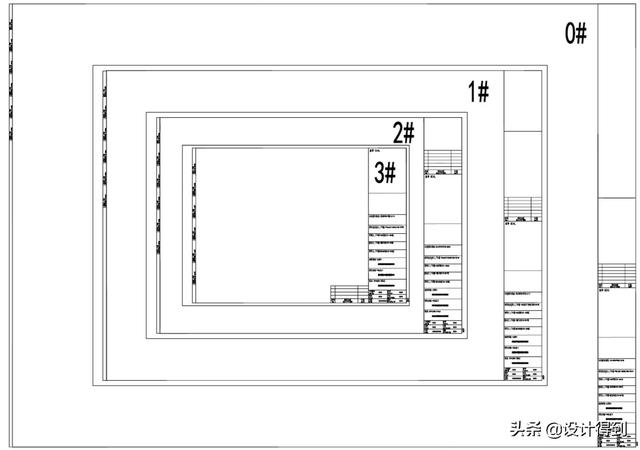

4、确定图幅比例
一个项目的施工图是选择A1、A2还是A3图幅，影响因素主要是项目的大小和比例的要求。
5、明确平面、立面、节点样图
主要是指针对即将进行的项目去绘制一份平面系统图（局部区域就行）、立面（1-2个典型的）、节点（天花、地坪、墙身各一个）样图。

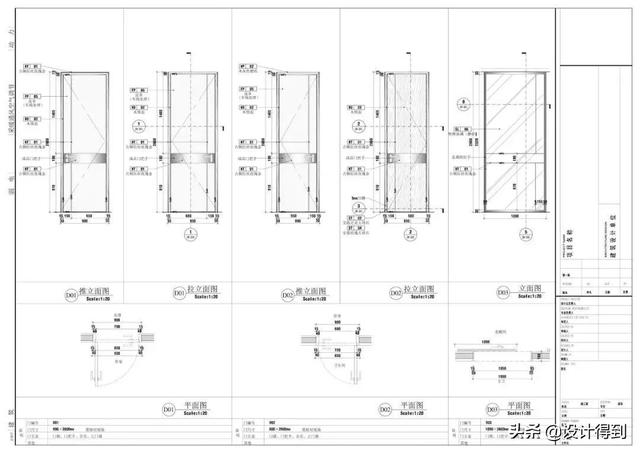

6、确定门表格式
项目中门的种类和数量较多时，可以在一张图上整合多个类型的门。
并且表达门的平、立面形式，门的节点则索引到独立的门节点图纸表达。
如若转载，请注明出处：https://www.yiheng8.com/63228.html
